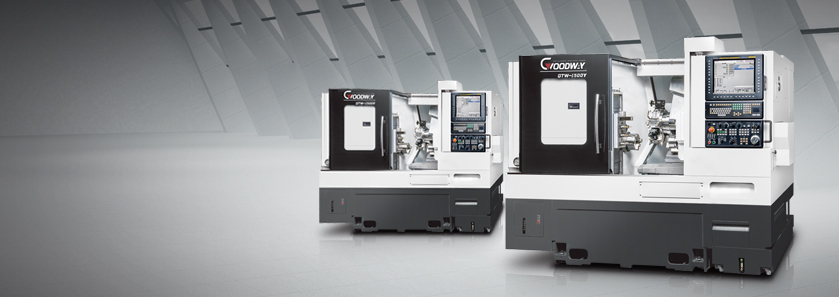

GTW-1500Y上刀塔下栉式多轴车削中心

产品详情

上刀塔下栉式多轴车削中心

挟带着业界先进科技与高品质零件,结合多轴、高效率与高性价比等三大特色之程泰 GTW 系列多轴车削中心,为特别针对生医与汽机车等中小型精密零件产业而开发的新锐机种,可轻易完成复杂工件之正面与背面加工,高效率与高精度的加工性能,再次定义多轴车削中心的新标准



弹性的加工模式

刀塔可支援正 / 副主轴加工,栉式刀具座特别针对副主轴之背面加工,特殊的刀具系统设计结合自动上下料系统,可提供弹性且高效率的加工模式,工件自入料至出料可一气呵成,不须停顿。




规格表

CAPACITY

重要诸元GTW-1500Y
*车削直径Ø 250 mm
*旋径Ø 400 mm
*车削长度210 mm
夹头尺寸CL42CL526"
棒材容径Ø 51 mm

SPINDLE

主轴GTW-1500Y
主轴通孔径Ø 61 mm
拉杆通孔径Ø 52 mm
主轴鼻端A2-5
主轴轴承直径 ( 前 )Ø 120 mm
主轴转速5,000 rpm
主轴扭矩 ( 连续 / 30 分 / 25% )61 / 69 / 86 N-m
主轴马达 ( 连续 / 30 分 / 25% )11 / 15 / 18.5 kW

X&Z AXES

X / Z 轴GTW-1500Y
X1 / X2 轴*行程180 / 310 mm
Z1 / Z2 轴*行程268 / 550 mm
X1 / X2 轴伺服马达 ( 连续 )1.2 kW
Z1 / Z2 轴伺服马达 ( 连续 )1.2 kW
X1 / X2 轴最快进给18 / 24 m/min.
Z1 / Z2 轴最快进给30 m/min.
X1 / X2 轴滚珠螺杆直径 x 螺距Ø 32 mm x Pitch 10 / Ø 32 mm x Pitch 8
Z1 / Z2 轴滚珠螺杆直径 x 螺距Ø 32 mm x Pitch 10

TURRET

动力刀塔GTW-1500Y
刀具容量12 支刀
刀盘直径Ø 310 mm
马达功率2.5 kW
驱动马达FANUC α8 / 4000is
四方型刀具□ 20 mm
圆形刀具Ø 25 mm
动力刀具规格ER 25 ( Ø 16 mm )
动力刀具转速4,000 rpm

SUB-SPINDLE

副主轴GTW-1500Y
夹头尺寸CL42 / CL52 / 5"
主轴通孔径Ø 43 mm
拉杆通孔径Ø 35 mm
主轴鼻端Ø 140 mm / Ø 170 mm / Ø 110 mm
主轴轴承直径Ø 90 mm
主轴转速6,000 rpm
连续扭力 / 瞬间扭力15 / 20 / 22 N-m
主轴马达 ( 连续 / 5 分 )3.7 / 5.5 / 5.5 kW

Y-AXIS

Y 轴GTW-1500Y
Y1 / Y2 轴*行程± 35 / 250 mm
Y1 / Y2 轴伺服马达 ( 连续 )1.4 / 0.75 kW
Y1 / Y2 轴最快进给20 / 24 m/min.
Y1 / Y2 轴滚珠螺杆直径 x 螺距Ø 32 mm x Pitch 6 / Ø 28 mm x Pitch 6

OTHERS

背面栉式刀具座GTW-1500Y
刀具容量8
动力刀具规格ER20
刀具转速6,000 rpm
一般性规格GTW-1500Y
定位精度 ( X / Y / Z )0.01 mm
重现性 ( X / Y / Z )± 0.003 mm
NC 控制器G.LINC 350 ( FANUC 32i )
冷却水箱容量240 L
机器重量4,000 Kg
外观 ( 长× 深 × 高 )2,545 x 2,065 x 2,015 mm
