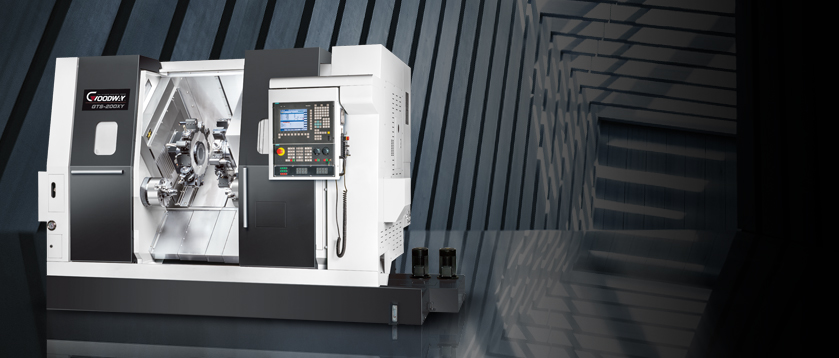

GTS-150X双主轴双刀塔车削中心

产品详情

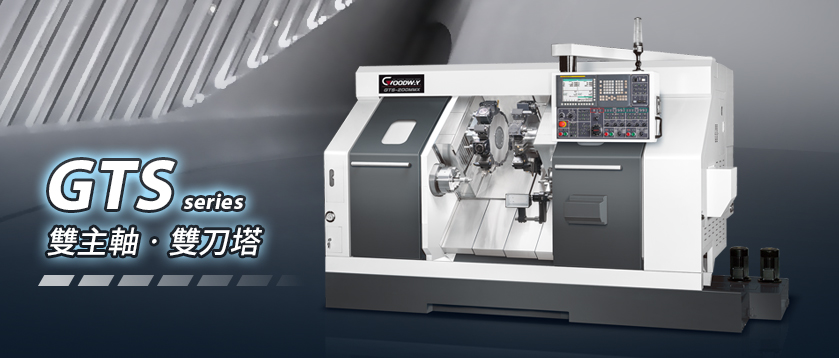

GTS 系列

*旋径 : Ø 180 / Ø 280 mm

*车削直径 : Ø 180 / Ø 280 mm

*车削长度 : 180 / 200 mm

油压夹头 : 6" / 8" / 10"

棒材容径 : Ø 42 / Ø 51 / Ø 65 mm

主轴全马力输出转速 : 750 / 600 / 500 rpm

马达马力 ( 连续 / 30 分 ) : 5.5 / 7.5 || 11 / 15 kW

X 轴*行程 : 160 / 190 mm

Z1 / Z2 轴*行程 : 210 / 600 mm || 270 / 740 mm

Y 轴*行程 : 60 ( ±30 ) / 120 ( ±60 ) mm

X / Z 轴最快进给 : 15 / 36 m/min. || 20 / 24 m/min.

动力刀具容量 : 6 / 12 支刀










规格表

CAPACITY

重要诸元GTS-150GTS-200GTS-260
*旋径Ø 180 mmØ 280 mm
床鞍盖上旋径 ( 前门 )Ø 180 mmØ 280 mm
*车削直径Ø 180 mmØ 280 mm
标准车削直径Ø 170 mmØ 210 mm
*车削长度180 mm200 mm
油压夹头Ø 6"Ø 8"Ø 10"
棒材容径Ø 42 mmØ 51 mmØ 65 mm

SPINDLE

* & 第二主轴GTS-150GTS-200GTS-260
主轴通孔径Ø 51 mmØ 66 mmØ 76 mm
主轴轴承直径Ø 80 mmØ 100 mmØ 120 mm
液压缸径6"8"10"
主轴鼻端A2-5A2-6A2-8
马达马力 ( 连续 / 30 分 )高速5.5 / 7.5 kW11 /15 kW
马达全马力输出转速750 rpm
主轴传动方式直结皮带传动
主轴驱动比1 : 14 : 52 : 3
主轴转速6,000 rpm4,800 rpm4,000 rpm
主轴全马达输出转速750 rpm600 rpm500 rpm
C 轴 ( 选用 )
Cf 轴马达FANUC AC 伺服马达
最小主轴定位精度± 0.001°
动态精度± 0.002°

X&Z AXES

X & Z 轴GTS-150GTS-200GTS-260
X 轴*行程160 mm190 mm
Z1 / Z2 轴*行程210 / 600 mm270 / 740 mm
X / Z 轴最快进给15 / 36 m/min.20 / 24 m/min.
滑轨型式线轨硬轨
进给率1 ~ 4,800 mm/min.
X 轴伺服马达AC 1.6 kW ( 2.1 HP )AC 3 kW ( 4 HP )
Z 轴伺服马达AC 1.6 kW ( 2.1 HP )AC 3 kW ( 4 HP )
X 轴滚珠螺杆直径 / 螺距Ø 32 mm / Pitch 6Ø 32 mm / Pitch 10
Z 轴滚珠螺杆直径 / 螺距Ø 32 mm / Pitch 12Ø 36 mm / Pitch 10
X / Z 轴推力 ( 连续 )855 / 427 kgf769 / 769 kgf

TURRET

* & 第二刀塔GTS-150GTS-200GTS-260
刀塔容量12 支刀
驱动马达FANUC AC 伺服马达
换刀速度0.2 秒 ( 相邻刀 ) / 0.5 秒 ( 对边刀 )
精度定位 : ± 0.00069°, 重复 : ± 0.00027°
四方型刀具□ 20 mm□ 25 mm
圆形刀具Ø 25 mmØ 32 mm
动力刀塔 ( 选用 )GTS-150GTS-200GTS-260
*切削长度180 mm200 mm
刀塔容量12 支刀
动力刀塔容量T1212 支刀 ( 仅工作位置之刀具旋转,其余不旋转 )
T66 支刀 ( 6 支动力刀具同时旋转 )
动力刀塔马达功率T121.1 / 3.7 kW ( 连续 / 30 分 )2.7 kW
T62.2 / 3.7 kW
动力刀塔马达扭矩T127 / 23.6 N-m ( 连续 )12 N-m
T614 / 23.6 N-m
换刀速度0.3 秒 ( 相邻刀 ) / 0.5 秒 ( 对边刀 )
四方型刀具□ 20 mm□ 25 mm
圆形刀具Ø 25 mmØ 32 mm
动力刀塔刀具规格T12ER25 ( Ø16 mm )ER32 ( Ø20 mm )
T6ER25 ( Ø16 mm )
动力刀塔转速4,000 rpm

Y-AXIS

Y 轴 ( 选用 )GTS-150GTS-200GTS-260
*车削直径Ø 180 mmØ 280 mm
*车削长度180 mm200 mm
Y 轴*行程60 ± 30 mm120 ± 60 mm
Y 轴最快进给10 m/min.6 m/min.
滑轨型式硬轨 ( X / Y 轴 )硬轨
进给率1 ~ 4,800 mm /min
Y 轴伺服马达AC 1.6 kW ( 2.1 HP )
Y 轴滚珠螺杆直径 / 螺距Ø 32 mm / Picth 6
Y 轴推力 ( 连续 )855 kgf

OTHERS

工件接收器 ( 选用 )GTS-150GTS-200GTS-260
*工件直径Ø 42 mmØ 65 mm
*工件长度130 mm160 mm
*工件重量3 kg
一般性规格GTS-150GTS-200GTS-260
重覆精度± 0.003 mm
定位精度0.01 mm
重现性± 0.003 mm
标准控制器FANUC Oi -TF ( 选配 31i )
电压 / 功率需求AC 200 / 220 +10% to -15% 3 相 / 30 kVA
油压箱容量50 L30 L
冷却水箱容量140 L150 L
冷却帮浦 / 水压0.5 kW ( 3/4 HP , 60 Hz ) rated at 3 bar ( 43.5 PSI )
机器重量6,000 kg7,800 kg
Y 轴机型 : 7,000 kgY 轴机型 : 8,500 kg
外观 ( 长 × 深 × 高 )2,450 x 1,700 x 1,850 mm3,033 x 1,940 x 1,985 mm
Y 轴机型 : 2,535 x 2,030 x 1,950 mmY 轴机型 : 3,035 x 2,049 x 2,150 mm
