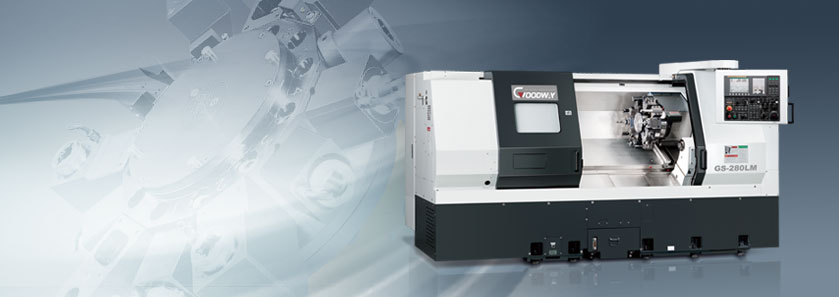

GS-200高性能车削中心

产品详情

GS-200 机型特点











规格表

CAPACITY

重要诸元GS-200 / LGS-260 / LGS-280 / L
*旋径 ( 前门 )Ø 650 mm
床鞍盖上旋径Ø 500 mm
*车削直径 *1Ø 420 mm
标准车削直径 *1Ø 205 mm
*车削长度 *1591 mm / 1,191 mm560 mm / 1,160 mm534 mm / 1,134 mm
*工件重量 *2170 kg230 kg250 kg
夹头尺寸 *38"10"10"*4
棒材容径Ø 51 mmØ 65 mmØ 75 mm*4

SPINDLE

主轴GS-200 / LGS-260 / LGS-280 / L
拉杆通孔径Ø 52 mmØ 65.5 mmØ 76 mm
主轴通孔径Ø 66 mmØ 76 mmØ 90 mm
主轴轴承直径Ø 100 mmØ 120 mmØ 130 mm
油压缸径8"10"10"*4
主轴鼻端A2-6A2-8
主轴马达功率 ( 连续 / 30 分 )11 / 15 kW ( 15 / 20 HP )
马达全马力输出转速750 rpm
主轴传动方式直结皮带带动
主轴驱动比4 : 52 : 37 : 12
主轴转速48 ~ 4,800 rpm40 ~ 4,000 rpm35 ~ 3,500 rpm
主轴马达功率600 rpm500 rpm440 rpm
主轴扭矩 ( 连续 / 30 分 )175 / 239 N-m210 / 287 N-m239 / 327 N-m
2 段变速主轴 ( 选用 )
主轴转速低档48 ~ 1,200 rpm40 ~ 1,000 rpm35 ~ 875 rpm
*1,201 ~ 4,800 rpm1,001 ~ 4,000 rpm876 ~ 3,500 rpm
主轴全马力转速低档400 rpm335 rpm295 rpm
*600 rpm500 rpm440 rpm
主轴扭矩 ( 15 分 )低档358 N-m429 N-m490 N-m
主轴扭矩 ( 30 分 )*239 N-m287 N-m327 N-m
Cf-轴 ( 选用 )
Cf 轴齿轮比1 : 120
Cf-轴*转速33 rpm
Cf 轴*扭矩 ( 连续 )240 N-m ( 177 ft-lbs )
最小主轴定位精度± 0.001°
动态精度± 0.002°

X&Z AXES

X & Z 轴GS-200 / LGS-260 / LGS-280 / L
X 轴*行程*1+10 mm , - 200 mm , - 30 mm
Z 轴*行程*1+ 30 mm, - 570 mm / + 30 mm, - 1,170 mm
X / Z 轴快速进给20 / 24 m/min..
滑轨型式硬轨
进给率1~ 4,800 mm/min. ( 1~189 IPM )
X 轴伺服马达AC 2.7 kW ( 3.6 HP )
Z 轴伺服马达AC 2.7 kW ( 3.6 HP )
X 轴滚珠螺杆 直径 / 螺距Ø 32 mm / 6 mm
Z 轴滚珠螺杆 直径 / 螺距Ø 36 mm / 8 mm
X / Z 轴推力 ( 连续 )1,282 / 961.8 Kgf

TURRET

刀塔GS-200 / LGS-260 / LGS-280 / L
刀塔容量12 支刀
驱动马达FANUC AC 伺服马达
换刀速度0.2 秒 ( 相邻刀 ) / 0.5 秒 180° ( 对边刀 )
精度定位 : ± 0.00069°, 重覆 : ± 0.00027°
四方型刀具□ 25 mm
圆形刀具可至 Ø 40 mm
动力刀塔 ( 选用 )GS-200 / LGS-260 / LGS-280 / L
刀塔容量12 支刀
动力刀塔容量12 支刀 ( 只加工中动力刀具转动,其余不转动 )
驱动马达FANUC AC 伺服马达
动力刀塔马达马力AC 4.5 kW ( 6 HP )
动力刀塔马达扭矩22 N-m ( 连续 )
换刀速度0.2 秒 ( 相邻刀 ) / 0.5 秒 180° ( 对边刀 )
四方型刀具□ 25 mm
圆形刀具可至 Ø 40 mm
动力刀塔刀具规格1 ~ 20 mm ER 32 collets
动力刀塔转速10 ~ 4,000 rpm

Y-AXIS

Y 轴 ( 选用 )GS-200 / LGS-260 / LGS-280 / L
*车削直径Ø 340 mm
X 轴*行程*1+ 10 mm , - 160 mm , - 100 mm
Y 轴*行程*1110 mm = ± 55 mm
X / Y 轴快速进给20 / 10 m/min. ( 787 / 393 IPM )
滑轨型式硬轨
进给率1 ~ 4,800 mm/min..
X 轴伺服马达AC 2.7 kW ( 3.6 HP )
Y 轴伺服马达AC 2.7 kW ( 3.6 HP )
X 轴滚珠螺杆直径 / 螺距Ø 36 mm / 8 mm
Y 轴滚珠螺杆直径 / 螺距Ø 32 mm / 6 mm
X / Y 轴推力 ( 连续 )961.8 / 1,282 kgf (2,120 / 2,826 lbf )

SUB-SPINDLE

副主轴 ( 选用 )GS-200 / LGS-260 / LGS-280 / L
标准车削直径Ø 152 mm
夹头尺寸*2Ø 6"
主轴通孔径Ø 46 mm
主轴轴承直径Ø 80 mm
油压缸径6"
主轴鼻端A2-5
主轴马达功率 ( 连续 / 30 分 )5.5 / 7.5 kW ( 7.5 / 10 HP )
马达全马力输出转速1,500 rpm
主轴传动方式内藏式马达
主轴驱动比1 : 1
主轴转速60 ~ 6,000 rpm
主轴马达功率1,500 rpm
主轴扭矩 ( 连续 / 30 分 )35 / 48 N-m
Zs 轴*行程*1+ 30 mm, -570 mm / + 30 mm, -1,020 mm
Zs 轴快速进给24 m/min. ( 945 IPM )
滑轨型式硬轨
Zs 轴伺服马达AC 1.8 kW ( 2.4 HP )
Zs 轴滚珠螺杆直径 / 螺距Ø 36 mm / Pitch 10
Zs 轴推力 ( 连续 )769 kgf ( 1,695 lbf )

OTHERS

尾座 ( 选用 )GS-200 / LGS-260 / LGS-280 / L
心轴内锥孔MT#3 ( 内藏式型式搭配固定顶针 )
心轴直径 / 行程Ø 85 mm / 120 mm
尾座本体行程*1470 mm / 1,100 mm
可程式控制心轴 / 尾座本体是 / 是
尾座本体移动方式可程控 : 自动与床鞍结合,由 Z 轴移动精确定位
主轴工件接收器 ( 选用 )
*工件直径Ø 60 mm
*工件长度180 mm
*工件重量4 kg
一般性规格GS-200 / LGS-260 / LGS-280 / L
标准控制器FANUC Oi -TF
定位精度0.01 mm
电压 / 功率需求AC 200 / 220 +10% to -15% 3 相 / 26 KVA
油压箱容量30 L
冷却水箱容量200 L
冷却帮浦 / 水压0.5 kW / 4.2 bar
机器重量4,800 kg / 5,600 kg
机器重量
( 动力刀塔 + 副主轴 )
5,000 kg / 5,800 kg
外观 ( 长 × 深 × 高 )*12,670 / 3,500 x 1,900 x 1,900 mm
Y 轴机型 : 2,670 / 3,500 x 2,040 x 2,260 mm
