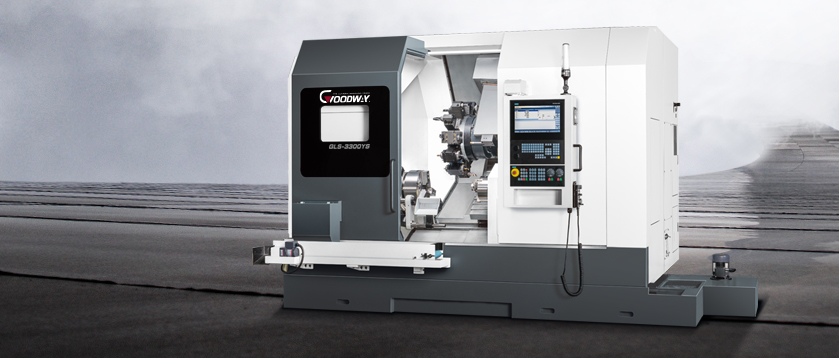

GLS-2800 / 3300 系列 机型特点
规格表
CAPACITY
| 重要诸元 | GLS-2800 | GLS-3300 |
|---|---|---|
| *旋径 | Ø 760 mm | |
| 床鞍盖上旋径 | Ø 440 mm | |
| *车削直径 | Ø 440 mm | |
| 标准车削直径 | Ø 254 mm | |
| *车削长度 | 720 mm | 710 mm |
| 油压夹头 | Ø 10" | Ø 12" |
| 棒材容径 | Ø 75 mm | Ø 90 mm |
SPINDLE
| 主轴 | GLS-2800 | GLS-3300 | |
|---|---|---|---|
| 主轴通孔径 | Ø 90 mm | Ø 101 mm | |
| 主轴轴承直径 | Ø 130 mm | Ø 140 mm | |
| 液压缸径 | Ø 10" | Ø 12" | |
| 主轴鼻端 | A2-8 | ||
| 主轴马达功率 ( 连续 / 30 分 ) | 高速 | 11 / 15 kW | 15 / 18.5 kW |
| 低速 | 7.5 / 15 kW | 11 / 18.5 kW | |
| 马达全马力输出转速 | 750 rpm | 575 rpm | |
| 主轴传动方式 | 直接皮带传动 | ||
| 主轴驱动比 | 7 : 12 | ||
| 主轴转速 | 3,500 rpm | 3,000 rpm | |
| 主轴全马力输出转速 | 438 rpm | 335 rpm | |
| Cs-轴 ( 选用 ) | |||
| Cs 轴马达 | FANUC AC 伺服马达 | ||
| 最小主轴定位精度 | ± 0.001° | ||
| 动态精度 | ± 0.02° | ||
X&Z AXES
| X & Z 轴 | GLS-2800 | GLS-3300 |
|---|---|---|
| X 轴*行程 | 250 mm | |
| Z 轴*行程 | 750 mm | |
| X / Z 轴快速进给 | 30 m/min. | |
| 轨道型式 | 线轨 | |
| 进给率 | 1 ~ 4,800 mm/min. | |
| X / Z 轴伺服马达 | AC 2.7 kW ( 3.6 HP ) | |
| X 轴滚珠螺杆直径 / 螺距 | Ø 36 mm / Pitch 8 | |
| Z 轴滚珠螺杆直径 / 螺距 | Ø 40 mm / Pitch 8 | |
| X 轴 / Z 轴推力 ( 连续 ) | X 轴：960 kgf / Z 轴：1,410 kgf | |
TURRET
| 刀塔 | GLS-2800 | GLS-3300 |
|---|---|---|
| 刀塔容量 | 12 / 10 支刀 | |
| 驱动马达 | FANUC AC 伺服马达 | |
| 换刀速度 | 0.3 秒 ( 相邻刀 ) / 0.5 秒 ( 对边刀 ) | |
| 精度 | 定位 : ± 0.00069°, 重覆 : ± 0.00027° | |
| 四方型刀具 | □ 25 mm | |
| 圆形刀具 | Ø 40 mm | |
| 12 支刀动力刀塔 ( 选用 ) | ||
| *切削长度 | 690 mm | 680 mm |
| 刀塔容量 | 12 支刀 | |
| 动力刀具容量 | 12 支刀 ( 仅工作位置之刀具旋转，其余不转动 ) | |
| 动力刀塔马达功率 | 3.7 / 5.5 kW ( 连续 / 30 分 ) | |
| 动力刀塔马达扭矩 | 23.5 / 35 Nm ( 连续 / 30 分 ) | |
| 换刀速度 | 0.3 秒 ( 相邻刀 ) / 0.5 秒 ( 对边刀 ) | |
| 四方型刀具 | □ 25 mm | |
| 圆形刀具 | Ø 40 mm | |
| 动力刀具规格 | ER32 ( Ø 20 mm ) | |
| 动力刀具转速 | 6,000 rpm | |
| 16 支刀动力刀塔 ( 选用 ) | ||
| *切削长度 | 700 mm | 690 mm |
| 刀塔容量 | 16 支刀 | |
| 动力刀具容量 | 16 支刀 | |
| 动力刀塔马达功率 | 3.7 / 5.5 kW ( 连续 / 30 分 ) | |
| 动力刀塔马达扭矩 | 23.5 / 35 Nm ( 连续 / 30 分 ) | |
| 换刀速度 | 0.3 秒 ( 相邻刀 ) / 0.5 秒 ( 对边刀 ) | |
| 四方型刀具 | □ 20 mm | |
| 圆形刀具 | Ø 32 mm | |
| 动力刀具规格 | ER25 ( Ø 16 mm ) | |
| 动力刀具转速 | 6,000 rpm | |
Y-AXIS
| Y 轴 ( 选用 ) | GLS-2800 | GLS-3300 |
|---|---|---|
| *车削直径 | Ø 400 mm | |
| *车削长度 | 680 mm | |
| Y 轴*行程 | 100 ( -50 , +50 ) mm | |
| Y 轴最快进给 | 12 m/min. | |
| 滑轨型式 | 线轨 | |
| 进给率 | 1 ~ 4,800 mm/min. | |
| Y 轴伺服马达 | AC 2.7 kW ( 3.6 HP ) | |
| Y 轴滚珠螺杆直径 / 螺距 | Ø 36 mm / Picth 8 | |
| Y 轴推力 ( 连续 ) | 961 kg | |
SUB-SPINDLE
| 副主轴 ( 选用 ) | GLS-2800 | GLS-3300 |
|---|---|---|
| 主轴通孔径 | Ø 66 mm | |
| 棒材容径 | Ø 51 mm | |
| 主轴轴承直径 | Ø 100 mm | |
| 主轴鼻端 | A2-6 | |
| 马达马力 | 7.5 / 11 kW ( 连续 / 30分 ) | |
| 主轴传动方式 | 直接皮带传动 | |
| 主轴传动比 | 2 : 3 | |
| 主轴转速 | 5,000 rpm | |
| 主轴全马力输出转速 | 1,000 rpm | |
| 主轴扭矩 | 72 / 105 N-m ( 连续 / 30 分 ) | |
| Z2 轴*行程 | 750 mm | |
| Z2 轴快速进给 | 30 m/min. | |
| 滑轨型式 | 线轨 | |
| Z2 轴滚珠螺杆直径 / 螺距 | Ø 36 mm / Picth 8 | |
| Z2 轴推力 ( 连续 ) | 960 kgf | |
OTHERS
| 尾座 ( 选用 ) | GLS-2800 | GLS-3300 |
|---|---|---|
| 心轴内锥孔 | MT #4 ( 活动顶针 ) | |
| 心轴直径 / 行程 | Ø 70 mm / 150 mm | |
| 尾座本体行程 | 600 mm | |
| 可程式控制心轴 / 尾座本体 | 是 / 是 | |
| 尾座本体移动方式 | 床鞍带动 | |
| 精度 / 一般性规格 | ||
| 重覆精度 | ± 0.003 mm | |
| 定位精度 | 0.01 mm | |
| 标准控制器 | FANUC Oi -TF ( 选配 31i ) | |
| 电压 / 功率需求 | AC 200 / 220 +10% to -15% 3 相 / 30 kVA | |
| 油压箱容量 | 30 L | |
| 冷却水箱容量 | 350 L | |
| 冷却液帮浦 / 水压 | 0.5 kW ( 3/4 HP , 60 Hz ) rated at 3 bar ( 43.5 PSI ) | |
| 机器重量 | 6,000 kg / Y 轴机型 : 6,500 kg | |
| 外观 ( 长 x 宽 x 高 ) | 3,350 x 2,100 x 1,905 mm Y 轴机型 : 3,350 x 2,100 x 2,255 mm | |
