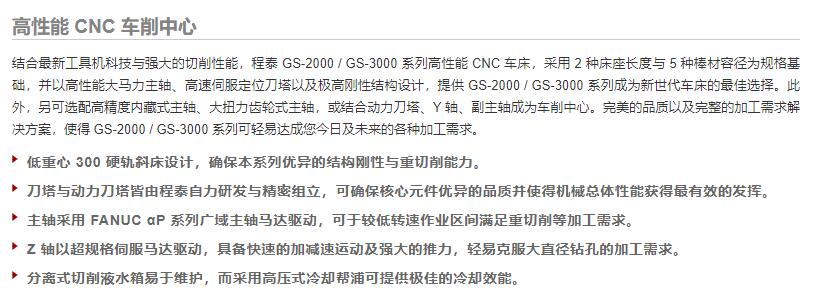

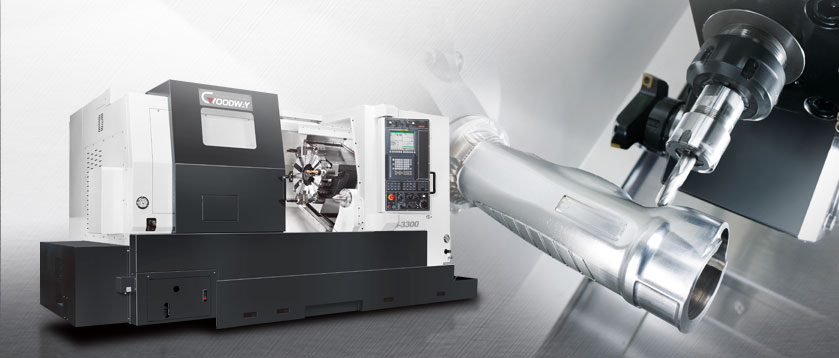

GS-2000 / 3000 系列 机型特点
规格表
CAPACITY
| 重要诸元 | GS-2000 / L | GS-2600 / L | GS-2800 / L |
|---|---|---|---|
| *旋径 ( 前门 ) | Ø 700 mm | ||
| 床鞍盖上旋径 | Ø 800 mm | ||
| *车削直径 | Ø 570 mm | ||
| 标准车削直径 | 标准刀塔 : Ø 250 / 动力刀塔 : Ø 278 mm | ||

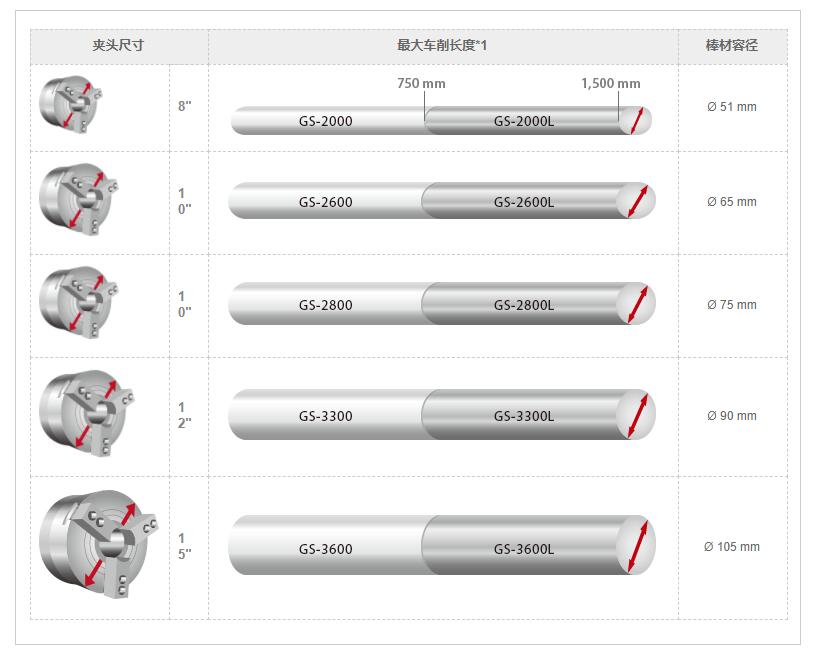

| *车削长度*1 | 780 / 1,530 mm | ||
| 夹头尺寸 | 8" | 10" | 10" |
| 棒材容径 | Ø 51 mm | Ø 65 mm | Ø 75 mm |

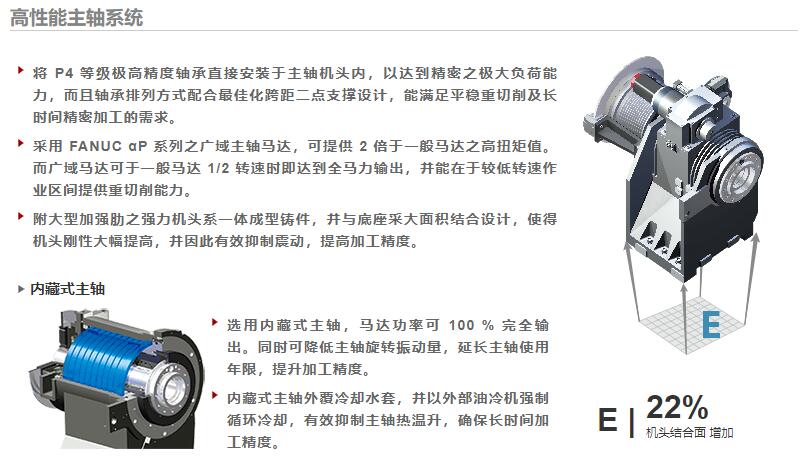

SPINDLE
| 主轴 | GS-2000 / L | GS-2600 / L | GS-2800 / L |
|---|---|---|---|
| 拉杆通孔径 | Ø 52.5 mm | Ø 65.5 mm | Ø 75.5 mm |
| 主轴轴承直径 | Ø 100 mm | Ø 120 mm | Ø 130 mm |
| 油压缸径 | 8" | 10" | 10" |
| 主轴鼻端 | A2-6 | A2-8 | A2-8 |

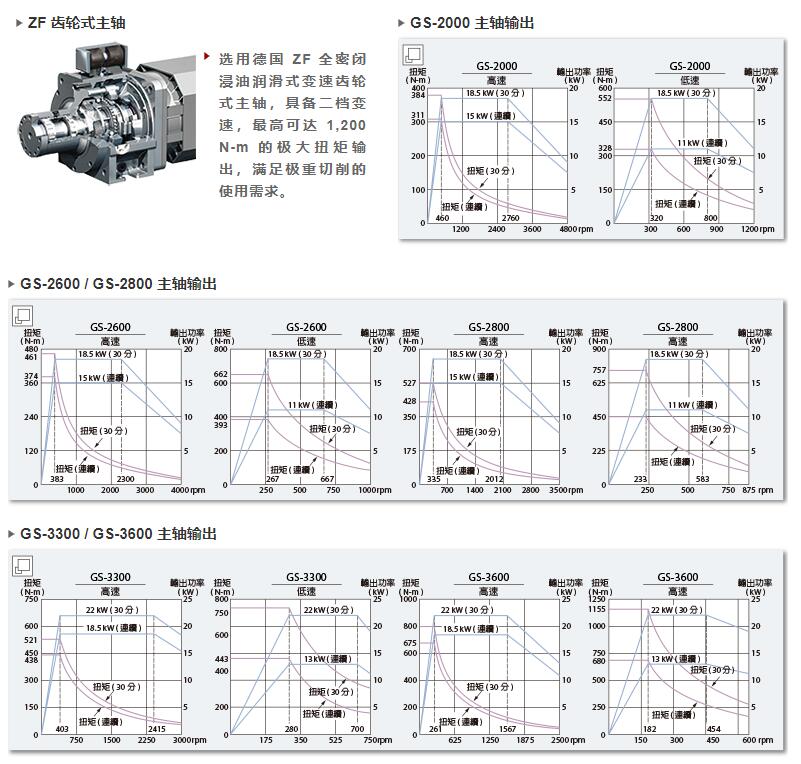

| 主轴马达 ( 连续 / 30 分 ) | 15 / 18.5 kW | 15 / 18.5 kW | 15 / 18.5 kW ( 选配 18.5 / 22 kW ) |
| 主轴传动方式 | 皮带式主轴马达 | ||
| 主轴转速 | 4,800 rpm | 4,000 rpm | 3,500 rpm |
| 主轴全马力转速 | 460 rpm | 383 rpm | 335 rpm |
| 主轴扭矩 ( 连续 / 30 分 ) | 311 / 384 N-m | 374 / 461 N-m | 428 / 527 N-m |

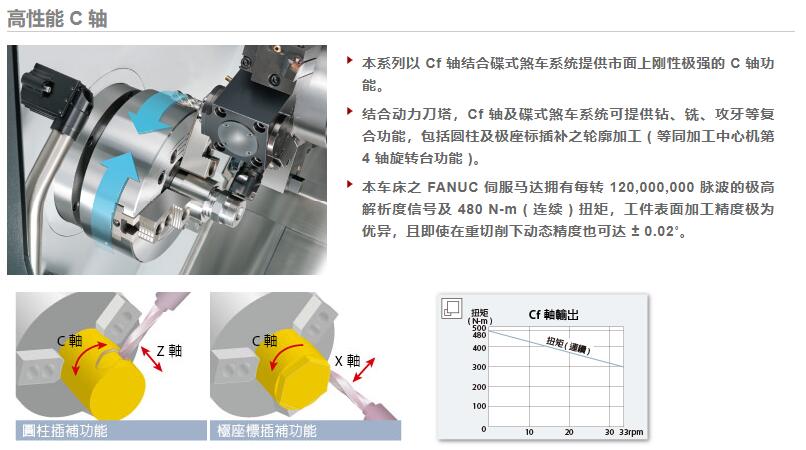

| C 轴 ( 选用 ) | |||
| 驱动方式 | Cf | ||
| 最快进给 | 33 rpm | ||
X&Z AXES
| X & Z 轴 | GS-2000 / L | GS-2600 / L | GS-2800 / L |
|---|---|---|---|
| X 轴*行程 | 300 mm | ||
| Z 轴*行程 | 780 / 1,530 mm | ||
| X / Z 轴快速进给 | 30 m/min. | ||
| 滑轨型式 | 硬轨 | ||
| 进给率 | 1 ~ 4,800 mm/min. | ||
| X / Z 轴马达 | 4.5 kW | ||
| X 轴滚珠螺杆直径 [ 螺距 ] | Ø 36 mm [ 10 mm ] | ||
| Z 轴滚珠螺杆直径 [ 螺距 ] | Ø 36 mm [ 10 mm ] / Ø 40 mm [ 12 mm ] | ||
| X 轴推力 ( 连续 ) | 769 Kgf | ||
| Z 轴推力 ( 连续 ) | 1,409 / 1,174 Kgf | ||

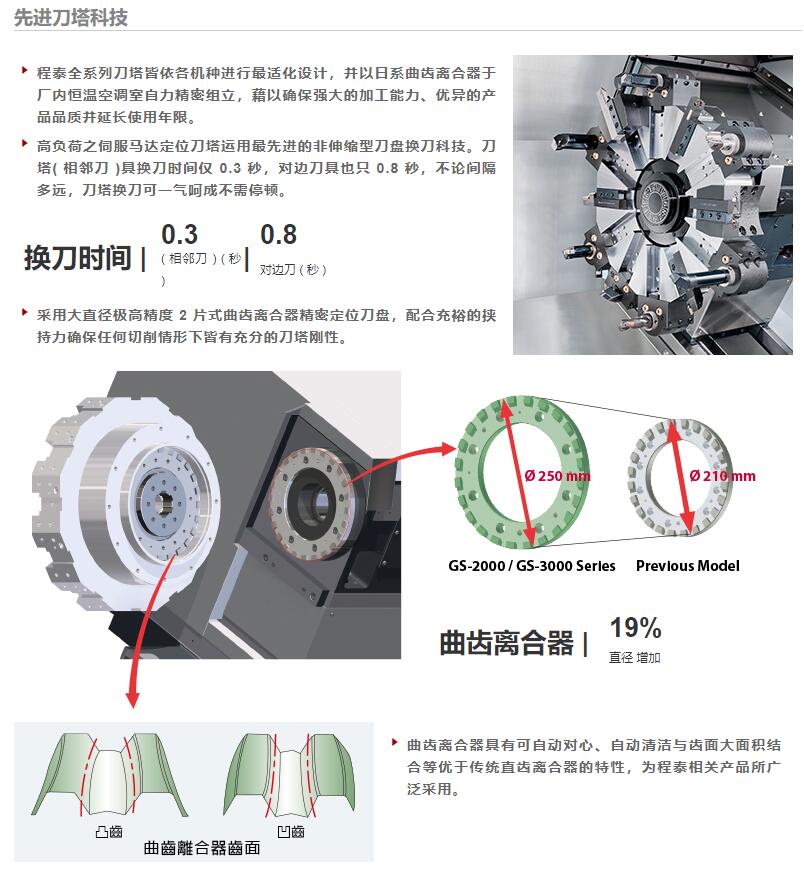

TURRET
| 刀塔 | GS-2000 / L | GS-2600 / L | GS-2800 / L |
|---|---|---|---|
| 刀塔容量 | 12 | ||
| 换刀速度 | 0.3 秒 ( 相邻刀 ) / 0.8 秒 ( 对边刀 ) | ||
| 精度 | 定位精度 : ± 0.00069o , 重覆精度 : ± 0.00027o | ||
| 四方型刀具 | □ 25 mm | ||
| 圆形刀具 | Ø 40 mm | ||

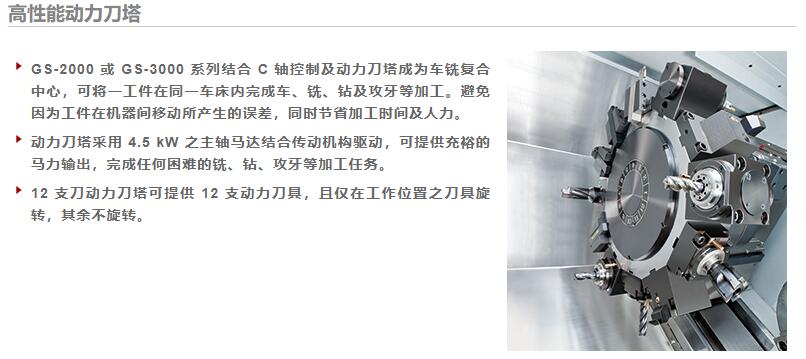

| 动力刀塔 ( 选用 ) | |||
| *车削直径 | Ø 440 mm | ||
| *车削长度*1 | 750 / 1,517 mm | 750 / 1,507 mm | 731 / 1,480 mm |
| 动力刀具容量 | 12 | ||
| 动力刀塔马达功率 | 4.5 kW | ||
| 换刀速度 | 0.3 秒 ( 相邻刀 ) / 0.8 秒 ( 对边刀 ) | ||
| 四方型刀具 | □ 25 mm | ||
| 圆形刀具 | Ø 40 mm | ||
| 动力刀具规格 | ER 32 ( Ø 20 mm ) | ||
| 动力刀具转速 | 4,000 rpm | ||

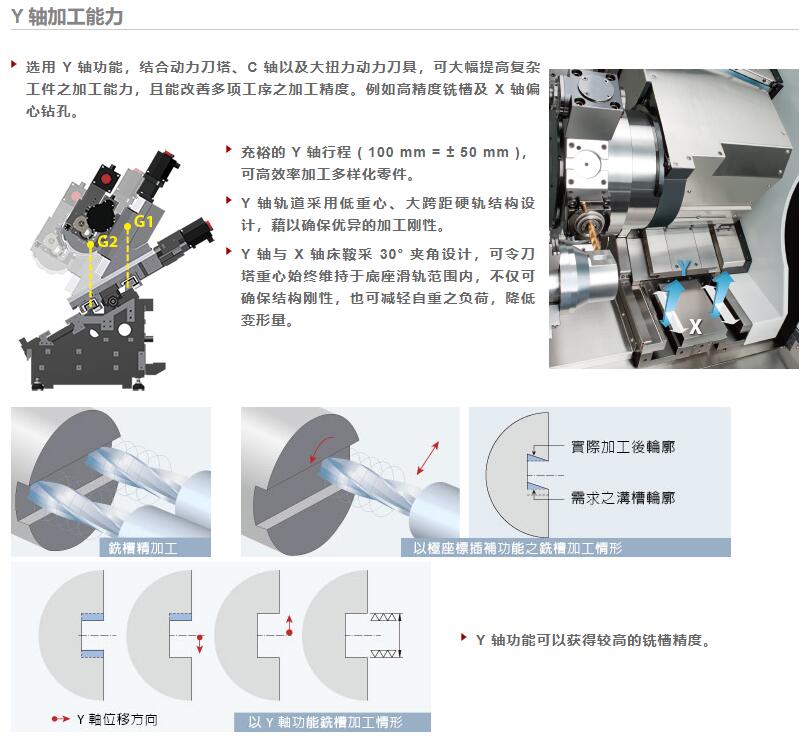

Y-AXIS
| Y 轴 ( 选用 ) | GS-2000 / L | GS-2600 / L | GS-2800 / L |
|---|---|---|---|
| *车削直径 | 400 mm | ||
| * Y 轴行程 | ± 50 mm | ||
| Y 轴快速进给 | 10 m/min. | ||
| 进给率 | 1 ~ 4,800 mm/min. | ||
| X / Y 轴伺服马达 | 4.5 / 4 kW | ||
| X 轴滚珠螺杆直径 [ 螺距 ] | Ø 36 mm [ 10 mm ] | ||
| Y 轴滚珠螺杆直径 [ 螺距 ] | Ø 32 mm [ 8 mm ] | ||
| X / Y 轴推力 ( 连续 ) | 1,409 / 1,761 Kgf | ||
TAILSTOCK
| 尾座 ( 选用 ) | GS-2000 / L | GS-2600 / L | GS-2800 / L | |
|---|---|---|---|---|
| 心轴内锥孔 | 可程式尾座 | MT#3 ( 固定顶针 、心轴直径 Ø 85 mm ) MT#4 ( 活动顶针 、心轴直径 Ø 85 mm ) | ||
| 伺服尾座 ( 选用 ) | MT#3 ( 固定顶针、心轴直径 Ø 80 mm ) MT#4 ( 活动顶针 ) | |||
| 心轴行程 | 可程式尾座 | 120 mm | ||
| 伺服尾座 ( 选用 ) | - | |||
| 尾座心轴行程 | 可程式尾座 | 780 / 1,530 mm | ||
| 伺服尾座 ( 选用 ) | 740 / 1,490 mm | |||
| 可程式控制 ( 心轴 / 尾座本体 ) | 可程式尾座 : 是 / 是 伺服尾座 : — / 是 | |||
SUB-SPINDLE
| 副主轴 ( 选用 ) | GS-2000 / L | GS-2600 / L | GS-2800 / L |
|---|---|---|---|
| 夹头尺寸 | Ø 6" | ||
| 拉杆通孔径 | Ø 38 mm | ||
| 主轴通孔径 | Ø 46 mm | ||
| 主轴轴承直径 | Ø 80 mm | ||
| 主轴鼻端 | A2-5 | ||
| 主轴马达 ( 连续 / 30 分 ) | 5.5 / 7.5 kW | ||
| 主轴传动方式 | 内藏式马达直结驱动 | ||
| 主轴转速 | 6,000 rpm | ||
| 主轴扭矩 ( 连续 / 30 分 ) | 35 / 48 N-m | ||
| Zs 轴*行程 | 680 / 1,430 mm | ||
| Zs 轴最快进给 | 30 m/min. | ||
| 滑轨型式 | 线轨 | ||
| Zs 轴伺服马达 | 3 kW | ||
| Zs 轴滚珠螺杆直径 [ 螺距 ] | Ø 36 mm [ 10 mm ] / Ø 40 mm [ 12 mm ] | ||
| Zs 轴推力 ( 连续 ) | 769 / 640 Kgf | ||
OTHERS
| 一般性规格 | GS-2000 / L | GS-2600 / L | GS-2800 / L |
|---|---|---|---|
| 定位精度 | 0.01 mm | ||
| 标准控制器 | FANUC Oi -TF ( 选配 31i ) | ||
| 电压 / 功率需求 | AC 200/220 / 40 KVA | ||
| 油压箱容量 | 30 L | ||
| 冷却水箱容量 | 290 / 330 L | ||
| 冷却帮浦 | 0.7 kW ( 60 Hz ) rated at 3 bar ( 44 PSI ) | ||
| 机器重量 | 6,500 / 8,500 Kg | ||
| 外观 ( 长 x 深 x 高 ) | 3,550 x 2,120 x 1,800 / 4,420 x 2,200 x 1,870 mm Y 轴机型 : 3,550 x 2,120 x 2,260 / 4,420 x 2,200 x 2,260 mm | ||
