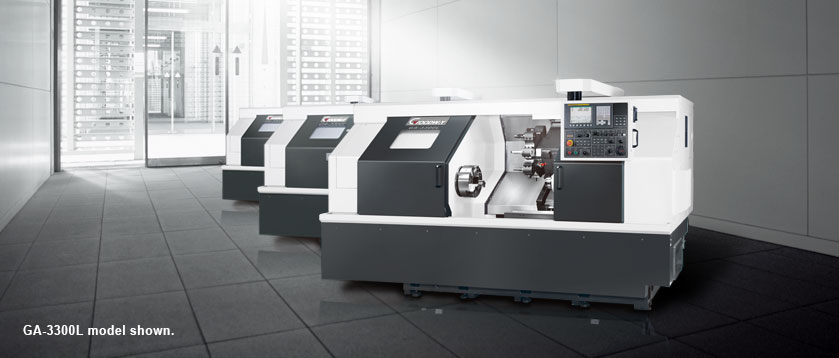

GA-2000高性能车削中心

产品详情

GA 系列 机型特点

















规格表

CAPACITY

重要诸元GA-2000GA-2600GA-2800
*旋径Ø 580 mm
床鞍盖上旋径 ( 前门 )Ø 400 mm
*车削直径Ø 350 mm
标准车削直径Ø 203 mm ( 8" ) / Ø 254 mm ( 10" )
*车削长度 *1309 / 624 / 1,204 mm291 / 606 / 1,186 mm260 / 575 / 1,155 mm
*工件重量 *2170 kg230 kg250 kg
夹头尺寸Ø 8"Ø 10"Ø 10"
棒材容径Ø 51 mmØ 65 mmØ 75 mm

SPINDLE

主轴GA-2000GA-2600GA-2800
拉杆通孔径Ø 52 mmØ 65.5 mmØ 76 mm
主轴通孔径Ø 66 mmØ 76 mmØ 90 mm
主轴轴承直径Ø 100 mmØ 120 mmØ 130 mm
油压缸径8"10"10"
主轴鼻端A2-6A2-8A2-8
主轴马达功率 ( 连续 / 30 分 )11 / 15 kW
马达全马力输出转速750 rpm
主轴传动方式直结皮带带动
主轴驱动比4 : 52 : 37 : 12
主轴转速48 ~ 4,800 rpm40 ~ 4,000 rpm35 ~ 3,500 rpm
主轴马达功率600 rpm500 rpm440 rpm
主轴扭矩 ( 30 分 )238 N-m286 N-m325 N-m
主轴扭矩 ( 峰值 )175 N-m211 N-m240 N-m
2 段电子变速主轴
主轴转速低档20 ~ 1,200 rpm20 ~ 1,000 rpm20 ~ 875 rpm
*1,201 ~ 4,800 rpm1,001 ~ 4,000 rpm876 ~ 3,500 rpm
主轴马达功率低档400 rpm333 rpm291 rpm
*600 rpm500 rpm440 rpm
主轴扭矩 ( 15 分 )低档360 N-m430 N-m497 N-m
主轴扭矩 ( 30 分 )*238 N-m286 N-m325 N-m
Cf-轴 ( 选用 )
Cf 轴马达AC 伺服马达 0.7 kW
*扭矩 / 转速240 N-m / 33 rpm

X&Z AXES

X & Z 轴GA-2000GA-2600GA-2800
X 轴*行程*3205 mm
Z 轴*行程*1350 / 650 / 1,230 mm
X / Z 轴快速进给20 / 24 m/min.
滑轨型式硬轨
进给率1 ~ 4,800 mm/min..
X 轴伺服马达AC 2.7 kW ( 3.6 HP )
Z 轴伺服马达AC 2.7 kW ( 3.6 HP )
X 轴滚珠螺杆
直径 / 螺距
Ø 32 mm / 8 mm
Z 轴滚珠螺杆
直径 / 螺距
Ø 36 mm / 8 mm
X / Z 轴推力 ( 连续 )962 kg

TURRET

刀塔GA-2000GA-2600GA-2800
刀塔容量10 支刀 ( Opt. 12 支刀 )
驱动马达AC 伺服马达
换刀速度0.2 秒 ( 相邻刀 ) / 0.5 秒 ( 对边刀 )
精度定位 : ± 0.00069°, 重复 : ± 0.00027°
四方型刀具□ 25 mm
圆形刀具Ø 40 mm
动力刀塔 ( 选用 )
刀塔容量12
动力刀塔容量12
动力刀塔马达功率4.5 kW , 22 N-m ( 间歇 ) AC 伺服马达
驱动马达AC 伺服马达
换刀速度0.2 秒 ( 相邻刀 ) / 0.5 秒 ( 对边刀 )
四方型刀具□ 25 mm
圆形刀具Ø 40 mm
动力刀塔刀具规格ER 32
动力刀塔转速40 ~ 4,000 rpm

OTHERS

尾座GA-2000GA-2600GA-2800
心轴内锥孔MT #4 ( 活动顶针 )
心轴直径 / 行程Ø 70 mm / 150 mm
尾座本体行程 *1固定 / 550 / 1,140 mm
可程式控制心轴
/ 尾座本体
是 / 是 ( GA-2000/300 系列不提供 )
尾座本体移动方式床鞍带动
工件接收器 ( 选用 )
*工件直径Ø 77 mm
*工件长度150 mm
一般性规格
定位精度0.01 mm
重现性± 0.003 mm
标准控制器FANUC Oi -TF
电压 / 功率需求AC 200 / 220 + 10% to - 15% 3 相 / 26 KVA
油压箱容量30 / 40 / 40 L
冷却水箱容量145 L ( GA-2000/300 : 100 L )
冷却帮浦3 bar rated at 42.6 PSI
机器重量 *13,500 / 4,000 / 4,600 kg
外观 ( 长 × 深 × 高 ) *12,014 x 1,630 x 1,725
2,445 x 1,630 x 1890
3,345 x 1,630 x 1,845 mm
外观 ( 搭配除屑机 ) *12,014 x 2,360 x 1,725
3,429 x 1,630 x 1,890
