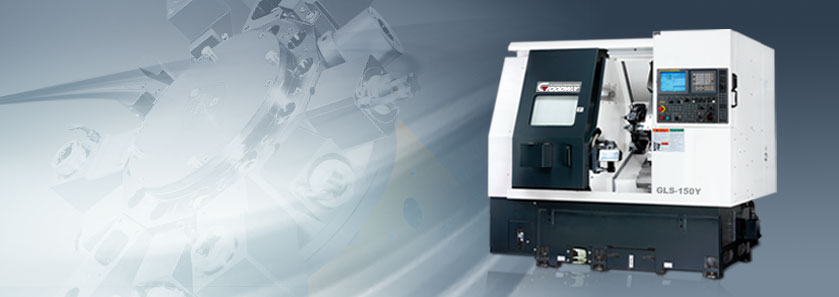

GLS-150高速车削中心

产品详情

GLS-150 机型特点













规格表

CAPACITY

重要诸元GLS-150GLS-200
*旋径Ø 500 mm
床鞍盖上旋径
( 前门 )
Ø 310 mm
*车削直径 *1Ø 360 mm / Ø 280 mm*2
标准车削直径 *1Ø 185 mm
*车削长度 *1500 mm
*工件重量 *385 kg
夹头尺寸Ø 6"Ø 8"
棒材容径Ø 51 mmØ 65 mm

SPINDLE

主轴GLS-150GLS-200
主轴通孔径Ø 61 mmØ 76 mm
主轴轴承直径Ø 90 mmØ 110 mm
油压缸径Ø 8"Ø 10"
主轴鼻端A2-5A2-6
主轴马达功率 ( 连续 / 30 分 )11 / 15 kW ( 15 / 20 HP )
马达全马力输出转速750 rpm
主轴传动方式直接皮带带动
主轴驱动比1 : 1 ( 选用 211 : 151 )1 : 1 ( 选用 211 : 171 )
主轴转速60 ~ 6,000 rpm45 ~ 4,500 rpm
主轴全马力输出转速750 rpm
内藏式主轴马达 ( 选用 )
主轴马达功率 ( 连续 )5.5 kW ( 7.4 HP )---
主轴马达功率
( 30 分 / 峰值 )
7.5 kW ( 10 HP )---
棒材容径Ø 45 mm---
Cs 轴 ( 选用 )
Cs 轴马达主轴马达 + Bz-sensor Ø125 / MPCI-9051A
最小主轴定位精度0.001°
动态精度± 0.02°

X&Z AXES

X & Z 轴GLS-150GLS-200
X / Z 轴*行程*1210 / 520 mm
X / Z 轴快速进给30 m/min.
滑轨型式线轨
进给率1 ~ 4,800 mm/min.
X / Z 轴伺服马达AC 2.7 kW ( 3.6 HP )
X / Z 轴滚珠螺杆
直径 / 螺距
Ø 32 mm / Pitch 10
X / Z 轴推力 ( 连续 )769 kg

TURRET

刀塔GLS-150GLS-200
刀塔容量12 / 10 支刀
驱动马达FANUC AC 伺服马达
换刀速度0.2 秒 ( 相邻刀 ) / 0.5 秒 ( 对边刀 )
精度定位 : ± 0.00069° , 重覆 : ± 0.00027°
四方型刀具□ 25 mm
圆形刀具Ø 40 mm
动力刀塔 ( 选用 )
*车削长度340 mm
刀塔容量12
动力刀塔容量12
动力刀塔马达功率AC 2.5 kW ( 3.3 HP )
动力刀塔马达扭矩8 N-m
驱动马达FANUC AC 伺服马达
换刀速度0.2 秒 ( 相邻刀 ) / 0.5 秒 ( 对边刀 )
四方型刀具□ 20 mm
圆形刀具Ø 25 mm
动力刀塔刀具规格1 ~ 16 mm ER 25
动力刀塔转速10 ~ 4,000 rpm

Y-AXIS

Y 轴 ( 选用 )GLS-150GLS-200
*车削直径Ø 250 mm
X 轴*行程190 mm
Y 轴*行程70 mm = ± 35 mm
X / Y 轴快速进给24 / 10 m/min.
滑轨型式线轨
进给率1 ~ 4,800 mm/min.
X / Y 轴伺服马达AC 2.7 kW ( 3.6 HP )
X / Y 轴滚珠螺杆
直径 / 螺距
Ø 32 mm / Pitch 6
X / Y 轴推力 ( 连续 )1,282 kg

OTHERS

尾座 ( 选用 )GLS-150GLS-200
心轴内锥孔MT#4 ( 活动顶针 )
心轴直径 / 行程Ø 70 / 150 mm
尾座本体行程290 mm
可程式控制心轴
/ 尾座本体
是 / 否
尾座本体移动方式油压马达 + 齿条 ; 伺服马达 + 滚珠螺杆 ( 选用 )
一般性规格
重现性 ( X / Y / Z )± 0.002 mm
定位精度0.01 mm
标准控制器FANUC Oi - TF
电压 / 功率需求AC 200 / 220 +10% to -15% 3 相 / 20 kVA
油压箱容量50 L
冷却水箱容量100 L
冷却液帮浦 / 水压0.5 kW ( 3/4 HP , 60 Hz ) rated at 3 bar ( 43.5 PSI )
机器重量3,200 kg
Y 轴机型 : 3,500 kg
外观 ( 长 × 深 × 高 )2,432 x 1,643 x 1,727 mm
Y 轴机型 : 2,480 x 1,655 x 2,060 mm
