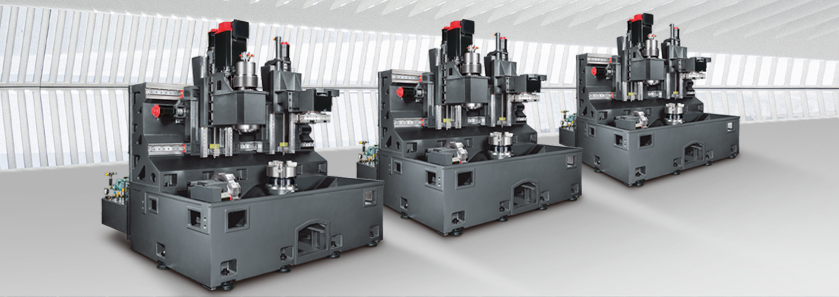

GVI-350正倒立式车削中心

产品详情

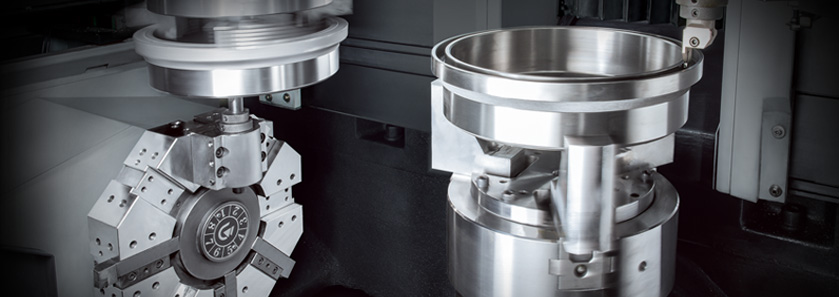

GVI 系列 机型特点










规格表

CAPACITY

重要诸元GVI-350
*旋径Ø 550 mm
*车削直径Ø 350 mm
*车削长度400 mm
*工件重量20 kg
*工件重量Ø 12"

SPINDLE

* & 第二主轴GVI-350
主轴轴承内径 ( 前 )Ø 120 mm
主轴轴承内径 ( 后 )Ø 110 mm
主轴鼻端A2-8
主轴马达 ( 连续 / 30 分 )11 / 15 kW
主轴传动方式直接皮带带动
主轴转速20 ~ 3,000 rpm
主轴*扭矩 ( 30 分 )286 N-m

X&Z AXES

X & Z 轴GVI-350
*主轴
X1 & Z1 轴*行程
750 / 550 mm
上刀塔
X2 & Z2 轴*行程
550 mm
X / Z 轴快速进给24 m/min.
X / Z 轴进给速率1 ~ 5,000 mm/min.
滑轨型式线轨

TURRET

上刀塔 & 下刀塔GVI-350
刀库容量8 支刀
刀盘对边尺寸400 mm
四方形刀具□ 25 mm
圆形刀具Ø 50 mm
换刀速度0.2 秒 ( 相邻刀 )

OTHERS

一般性规格GVI-350
定位精度± 0.01 mm
重覆精度± 0.005 mm
标准控制器FANUC Oi -TF ( 双系统 )
电压 / 功率需求AC200 / 220 + 10% to-15% 3相 / 35 KVA
油压箱容量50 L
机器重量10,000 kg
机台尺寸
长 x 宽 x 高
3,080 x 2,650 x 3,320 mm
