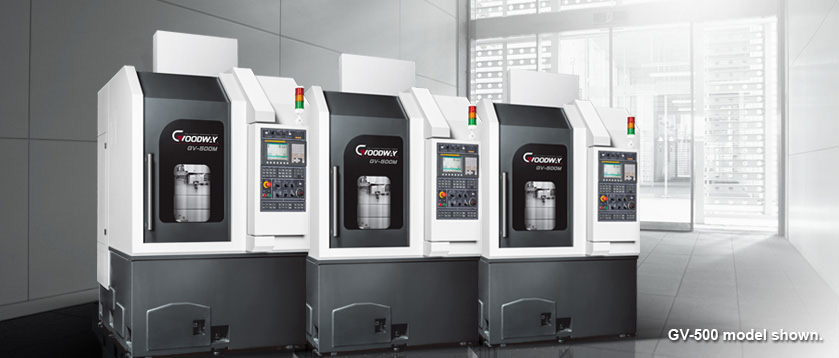

GV-500高速立式车削中心

产品详情

GV-500 系列 机型特点








规格表

CAPACITY

重要诸元GV-500
*旋径Ø 650 mm
*车削直径Ø 520 mm
标准车削直径Ø 325 mm
*车削长度520 mm
夹头尺寸12" ( 选用 15" )

SPINDLE

主轴GV-500
主轴轴承直径Ø 130 mm
主轴鼻端A2-8
主轴马达功率 ( 连续 / 30 分 )低速 : 11 / 18.5 kW ; 高速 : 15 / 18.5 kW
马达全马力输出转速低速 : 400 rpm ; 高速 : 575 rpm
主轴传动方式皮带带动
主轴转速3,000 rpm
主轴全马力输出转速低速 : 200 rpm ; 高速 : 288 rpm
主轴扭矩 ( 连续 / 30 分 )低速 : 525 / 883 N-m ; 高速 : 498 / 614 N-m

X&Z AXES

X & Z 轴GV-500
X 轴*行程350 mm
Z 轴*行程550 mm
X / Z 轴快速进给24 m/min.
滑轨型式线性滑轨
进给率5 m/min.
X 轴伺服马达1.6 kW ( 2.1 HP )
Z 轴伺服马达3.0 kW ( 4.0 HP )
X 轴滚珠螺杆直径 / 螺距Ø 32 / 8 mm
Z 轴滚珠螺杆直径 / 螺距Ø 40 / 8 mm
X / Z 轴推力644 / 958 kgf

TURRET

刀塔GV-500
刀塔容量8 支刀 ( 选用 12 支刀 )
驱动马达伺服马达
换刀速度0.2 秒 ( 相邻刀 )
四方型刀具□ 25 ( 选用 □ 32 mm )
圆形刀具Ø 50 mm
动力刀塔 ( 选用 )GV-500M
刀塔容量12 支刀
动力刀塔马达功率4.5 kW ( 6 HP )
动力刀塔马达扭矩22 N-m ( 间歇 ) AC 伺服马达
换刀速度0.2 秒 ( 相邻刀 ) / 0.5 秒 ( 对边刀 )
四方型刀具□ 25 mm
圆形刀具Ø 40 mm
动力刀塔刀具规格ER 32
动力刀塔转速40 ~ 4,000 rpm

OTHERS

一般性规格GV-500
标准控制器FANUC Oi -TF
定位精度0.01 mm
电压 / 功率需求AC 220 V / 40 KVA
油压箱 / 冷却水箱容量50 / 250 L
冷却帮浦 / 水压切屑液 : 0.48 kW / 10 Kg/cm²
冲屑液 : 0.76 kW / 5 Kg/cm²
机器重量5,000 kg ( GV-500 ) /
11,000 kg ( GV-500X )
机台尺寸 ( 长 x 宽 x 高 )1,520 x 2,200 x 2,375 mm ( GV-500 ) /
3,100 x 2,200 x 2,375 mm ( GV-500X )
