GVF-1112 ( 定梁式 )高刚性立式车削中心

产品详情

GVF 系列 机型特点










规格表

CAPACITY

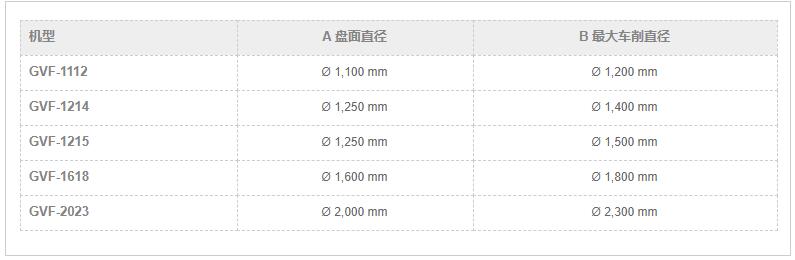

重要诸元GVF-1112GVF-1214GVF-1215GVF-1618GVF-2023
盘面直径Ø 1,100 mmØ 1,250 mmØ 1,250 mmØ 1,600 mmØ 2,000 mm
*旋径Ø 1,400 mmØ 1,450 mmØ 1,600 mmØ 2,000 mmØ 2,350 mm
*车削直径Ø 1,200 mmØ 1,400 mmØ 1,500 mmØ 1,800 mmØ 2,300 mm
*车削高度900 mm
*工件重量4,000 kg3,700 kg5,000 kg8,000 kg5,000 kg
( 选配 8,000 kg )

SPINDLE

工件主轴GVF-1112GVF-1214GVF-1215GVF-1618GVF-2023
主轴轴承内径Ø 350 mmØ 350 mmØ 423 mmØ 580 mmØ 580 mm
( 选配 690 mm )
马达马力 ( 连续 / 30 分 )37 / 45 kW
主轴传动方式二段变速齿轮箱
主轴转速1 ~ 500 rpm1 ~ 350 rpm1 ~ 350 rpm1 ~ 250 rpm1 ~ 200 rpm
主轴*扭矩10,170 N-m10,170 N-m17,100 N-m23,900 N-m23,900 N-m
动力刀具主轴 ( 选配 )
马达马力 ( 连续 / 30 分 )7.5 / 11 kW11 / 15 kW
主轴传动方式二段变速齿轮箱
主轴转速1 ~ 2,400 rpm
主轴*扭矩361 N-m493 N-m

C-AXIS

Cf 轴 ( 选配 )GVF-1112GVF-1214GVF-1215GVF-1618GVF-2023
Cf 轴马达马力3 kW
Cf 轴*扭矩2,280 N-m2,880 N-m4,030 N-m
Cf 轴*转速15 rpm13 rpm9 rpm

X&Z AXES

X & Z 轴GVF-1112GVF-1214GVF-1215GVF-1618GVF-2023
X 轴*行程1,450
( -250 ~ +1,200 ) mm
1,550
( -250 ~ +1,300 ) mm
1,600
( -250 ~ +1,350 ) mm
1,750
( -250 ~ +1,500 ) mm
2,000
( -250 ~ +1,750 ) mm
Z 轴*行程900 mm
X / Z 轴快速进给12 / 10 m/min.
X / Z 轴马达马力5 / 9 kW6 / 9 kW

ATC

刀库GVF-1112GVF-1214GVF-1215GVF-1618GVF-2023
刀库容量12 支刀16 支刀
刀把规格BT50
*刀具尺寸280 x 150 x 400 mm
*刀具重量50 kg
刀库荷重360 kg

OTHERS

一般性规格GVF-1112GVF-1214GVF-1215GVF-1618GVF-2023
X / Z 轴定位精度± 0.007 / 500 mm
X / Z 轴重覆精度± 0.005 mm
Cf 轴定位精度± 7.5" mm
Cf 轴重覆精度± 5" mm
标准控制器FANUC Oi -TF
电压 / 功率需求100 kVA
油压箱容量50 L
冷却水箱容量900 L
机器重量20,000 kg21,500 kg21,500 kg23,500 kg25,000 kg
机台尺寸
长 x 宽 x 高 ( 含除屑机 )
5,000 x 3,445 x
4,900 mm
5,020 x 4,030 x
4,900 mm
5,125 x 3,695 x
4,900 mm
5,325 x 3,950 x
4,900 mm
6,035 x 4,100 x
4,900 mm
