产品详情

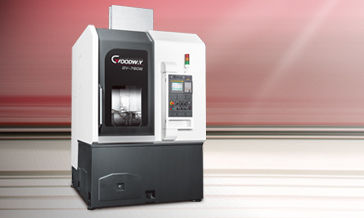

GV-780 系列 机型特点
规格表
CAPACITY
| 重要诸元 | GV-780 |
|---|---|
| *旋径 | Ø 850 mm |
| 床鞍盖上旋径 | Ø 660 mm |
| *车削直径 | Ø 820 mm |
| 标准车削直径 | Ø 390 mm |
| *车削长度 | 660 mm |
| 油压夹头 | 15" ( 选用 18" ) |
SPINDLE
| 主轴 | GV-780 |
|---|---|
| 主轴轴承直径 | Ø 160 mm |
| 主轴鼻端 | A2-11 |
| 主轴马达 | αP40 / 6000i |
| 马达马力 ( 连续 / 30 分 ) | 18.5 / 22 kW ( 30 / 37 kW , 选用 ZF 齿轮箱 ) |
| 马达全马力输出转速 | 575 rpm |
| 主轴传动方式 | 皮带带动 |
| 主轴转速 | 2,000 rpm |
| 主轴全马力输出转速 | 288 rpm |
| 主轴扭矩 ( 连续 / 30 分 ) | 620 / 1,050 N-m ( 2,817 N-m , 选用 ZF 齿轮箱 ) |
X&Z AXES
| X / Z 轴 | GV-780 |
|---|---|
| 滑轨型式 | 线轨 |
| X 轴*行程 | 500 ( -50 ~ +450 ) mm |
| Z 轴*行程 | 670 mm |
| X / Z 轴快速进给 | 20 m/min. |
| X / Z 轴马达 | 3 / 4 kW |
TURRET
| 刀塔 | GV-780 |
|---|---|
| 刀塔容量 | 8 / 12 支刀 |
| 换刀速度 | 0.2 秒 ( 相邻刀 ) |
| 四方型刀具 | □ 32 mm ( 8 支刀 ) / □ 25 mm ( 12 支刀 ) |
| 圆形刀具 | Ø 50 mm |
| 动力刀塔 ( 选配 ) | |
| 刀塔容量 | 12 支刀 |
| 旋转刀具马达 | 4.5 kW ( 选配 : 7 kW ) |
| 换刀速度 | 0.2 秒 ( 相邻刀 ) / 0.5 秒 ( 对边刀 ) |
| 四方型刀具尺寸 | □ 25 mm ( 选配 : □ 32 mm ) |
| 圆形刀具尺寸 | Ø 40 mm ( 选配 : Ø 50 mm ) |
| 动力刀具规格 | ER 32 ( 选配 : ER 40 ) |
| 动力刀具转速 | 40 ~ 4,000 rpm ( 选配 : 30 ~ 3,000 rpm ) |
| 双车刀刀具座 ( 选配 ) | |
| 四方型刀具尺寸 | □ 20 mm |
| 双车刀间距 | 7 ~ 100 mm |
| B 轴马达 | 0.75 kW |
| 盘面车削长度 | 100 mm |
OTHERS
| 一般性规格 | GV-780 |
|---|---|
| 标准控制器 | FANUC Oi -TF |
| 定位精度 | 0.01 mm |
| 电压需求 | AC220 V |
| 功率需求 | 45 KVA |
| 油压箱容量 | 60 L |
| 冷却水箱容量 | 250 L |
| 机械尺寸 ( 长 x 深 x 高 ) | 1,880 x 3,360 x 3,560 mm |
| 机器重量 | 9,000 Kg |
